Storm拓扑并行度浅析

2015年10月26日

运行中拓扑的组成要素：工作进程、执行线程和任务

下面是在Storm集群中用来运行拓扑的三种对象，它们之间有很大的不同。

  1. 工作进程
  2. 执行线程
  3. 任务

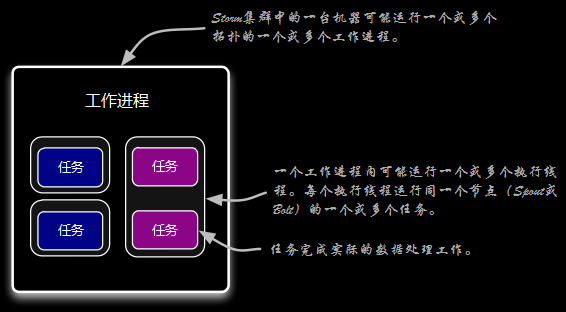

下图是三者关系的简单说明：

Storm中工作进程、执行线程和任务的关系

_工作进程_执行拓扑的一个子集。工作进程属于特定的拓扑，可能包含一个或多个执行线程用来执行拓扑的一个或多个节点（Spout或Bolt）。运行中的拓扑由运行在Storm集群中多个机器上的多个这样的进程组成。

_执行线程_是工作进程产生的一个线程。它可能运行同一个节点（Spout或Bolt）的一个或多个任务。

_任务_完成实际的数据处理工作——用户在代码中实现的Spout或Bolt在集群上作为多个任务来运行。节点任务的数目在拓扑的生命周期中是恒定的，但是节点的执行线程的数目可能发生变化。这意味着不等式#threads ≤ #tasks成立。默认情况下，任务数被设置为和执行线程数相等，即Storm在每个线程中运行一个任务。

配置拓扑的并行度

注意，在Storm术语中，”并行度”用来描述所谓的_并行度提示_，即每个节点最初的执行线程的个数。在本文中，”并行度”不止被用来描述执行线程的个数，还被更一般地用于描述工作进程的个数以及Storm拓扑中任务的个数。如果仅仅是前者，文中会特别指明。

下面简要介绍各种配置项以及如何在代码中设置它们。有多种方法可以设置这些配置项，Storm目前遵从如下的配置项顺序: defaults.yaml < storm.yaml < 拓扑级别配置 < 节点内部配置 < 节点外部配置。

工作进程个数

执行线程个数

  • 描述：节点生成的执行线程的个数。
  • 配置项：无（向setSpout或setBolt传递parallelism_hint参数）
  • 代码中的设置方法（示例）：

任务个数

下面是说明这些配置项的一个示例代码片段：

topologyBuilder.setBolt("green-bolt", new GreenBolt(), 2)
               .setNumTasks(4)
               .shuffleGrouping("blue-spout");

上述代码中，我们指定Storm初始使用2个执行线程和4个任务来运行名为GreenBolt的Bolt。Storm将会在每个执行线程中运行2个任务。如果不显式指定任务的个数，Storm默认只会在每个执行线程中运行1个任务。

运行中拓扑示例

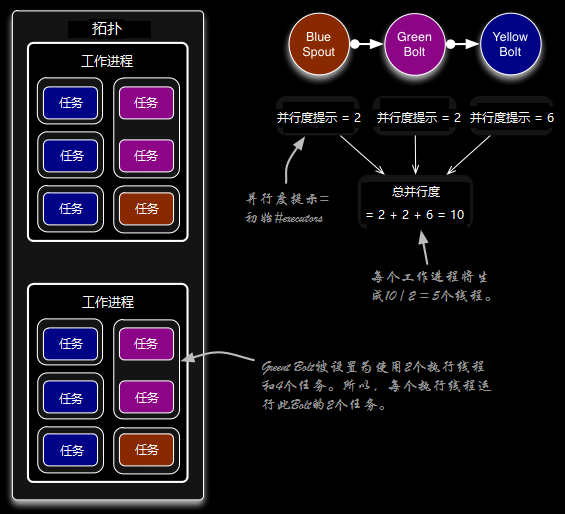

下图是一个简单的拓扑。它由3个节点组成：一个名为BlueSpout的Spout和分别名为GreenBolt和YellowBolt的两个Bolt。节点连接为BlueSpout向GreenBolt发送输出，后者则向YellowBolt发送输出。

Storm运行中拓扑示例

GreenBolt按前述代码配置，而BlueSpout和YellowBolt则只设置了并行度提示（执行线程个数）。代码如下：

Config conf = new Config();
conf.setNumWorkers(2); // 使用2个工作进程

topologyBuilder.setSpout("blue-spout", new BlueSpout(), 2); // 并行度提示设置为2

topologyBuilder.setBolt("green-bolt", new GreenBolt(), 2)
               .setNumTasks(4)
               .shuffleGrouping("blue-spout");

topologyBuilder.setBolt("yellow-bolt", new YellowBolt(), 6)
               .shuffleGrouping("green-bolt");

StormSubmitter.submitTopology(
        "mytopology",
        conf,
        topologyBuilder.createTopology()
    );

当然，Storm还有其他的配置项用于控制拓扑的并行度，包括：

如何修改运行中拓扑的并行度

Storm的一个很实用的特性是，用户可以无需重启集群或拓扑即可增减工作进程和/或执行线程的个数。这个过程被称为再平衡。

用户有两种方法再平衡拓扑：

  1. 通过Storm UI界面再平衡拓扑。
  2. 通过Storm命令行工具再平衡。

下面是使用命令行工具的一个例子：

## 重新配置拓扑"mytopology"以使用5个工作进程，
## Spout"blue-spout"使用3个执行线程，
## 并且Bolt"yellow-bolt"使用10个执行线程。

$ storm rebalance mytopology -n 5 -e blue-spout=3 -e yellow-bolt=10
